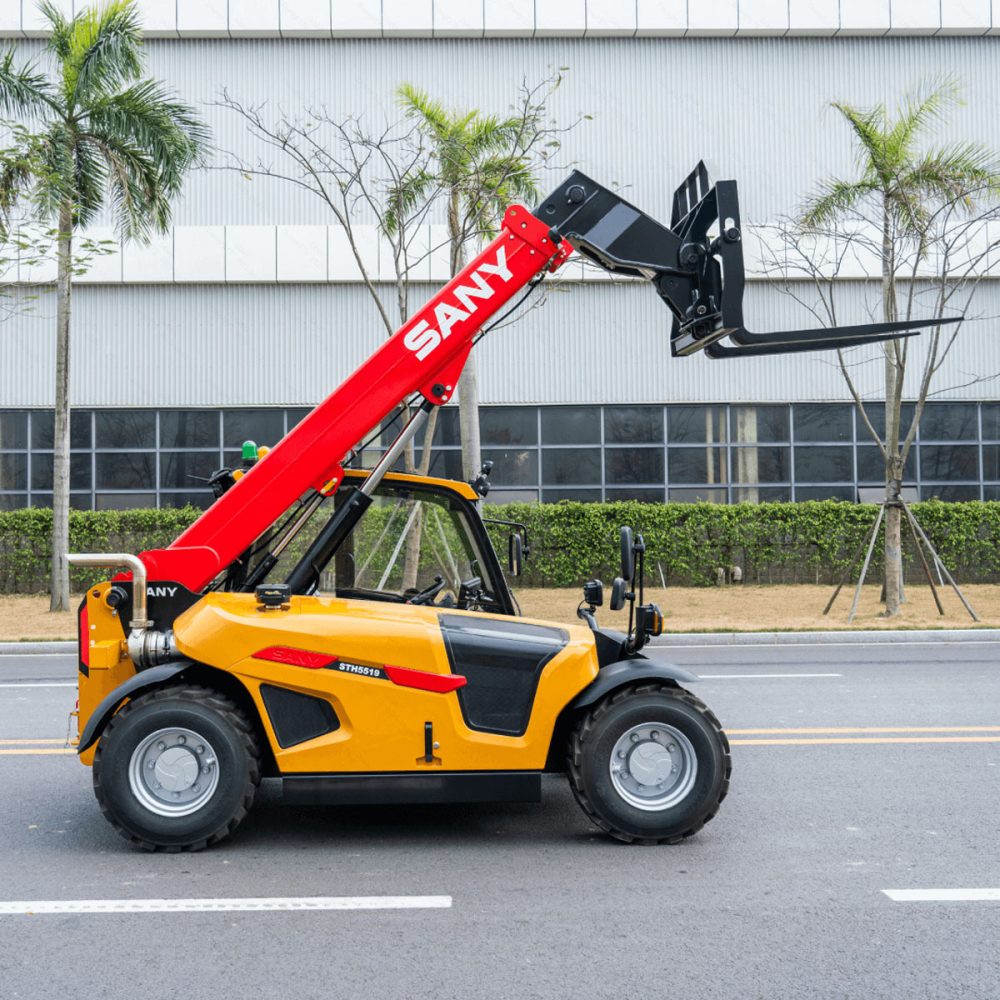

STH5519

Performances de levage

• Poids en ordre de marche : 5 000 kg
• Capacité de levage maximale : 2 500 kg
• Capacité à hauteur maximale : 2 000 kg
• Capacité à portée maximale : 800 kg
• Hauteur de levage maximale : 6 000 mm
• Portée maximale vers l’avant : 3 350 mm

Maniabilité et maniement

• Rayon de braquage extérieur à 4 roues motrices : 3 350 mm
• Rayon de braquage sur les pneus : 3 335 mm
• Empattement : 2 390 mm
• Garde au sol : 250 mm
• Angle de poussée du chariot : 12°Angle de déversement du chariot : 117°

Système hydraulique et temps de cycle

• Débit hydraulique auxiliaire : 80 L/min
• Pression du système : 270 bars
• Levage/abaissement de la flèche : 9,4 / 6,7 sec
• Extension/rétraction de la flèche : 9,6 / 6,0 sec
• Réservoir hydraulique : 70 L

Transmission

• Moteur : Deutz TD 2.9 (2,9 L, 4 cylindres)
• Puissance : 55 kW (74 ch) à 2 200 tr/min
• Couple : 220 Nm à 1 600 tr/min
• Transmission : hydrostatique (Dana 3312)
• Essieux : Dana 211
• Vitesses : 2 avant / 2 arrière
• Vitesse maximale : 25 km/h
• Sécurité et environnement de l’opérateur
• Cabine : testée ROPS et FOPS (ISO 3471/3449)
• Bruit au poste de conduite : 76 dB(A)
• Bruit ambiant : 105 dB(A)

Dimensions

• Longueur jusqu’à l’avant du châssis : 4 000 mm
• Largeur hors tout : 1 850 mm
• Hauteur au-dessus de la cabine (sans gyrophare) : 1 920 mm
• Hauteur au-dessus de la cabine (avec gyrophare) : 2 010 mm
• Largeur de la cabine : 960 mm

Pneus et capacités

• Pneus : 12–16,5
• Réservoir de carburant : 80 L
• Tension du système / batterie : 12 V / 140 Ah

Freinage

• Frein de stationnement : SAHR
• Frein de service : multidisques à bain d’huile

Charges ponctuelles (à capacité maximale)

• Chargé (capacité maximale) : pneu avant 3 260 kg | pneu arrière 490 kg
• Non chargé, flèche horizontale : pneu avant 1 200 kg | pneu arrière 1 300 kg
